Condicionament acústic en paraments verticals, amb lamel·les de MDF. Sistema "DECUSTIK".
NTP041 Condicionament acústic en paraments verticals, amb lamel·les de MDF. Sistema "DECUSTIK".
Condicionament acústic en paraments verticals, situat a una altura menor de 4 m, amb lamel·les de MDF, D+002 "DECUSTIK", amb recobriment de làmina de melamina de color a escollir, de 2430x128 mm i 16 mm de gruix, de superfície ranurada, amb la cara posterior amb perforacions circulars de 10 mm de diàmetre, amb una separació de 16 mm entre perforacions en un 7,73% de la superfície i recoberta amb un vel acústic, amb mecanitzat lateral recte D+. Col·locació en obra: amb fixacions mecàniques, sobre llates de MDF de 45x40x2400 mm. Inclús cargols per a la fixació de les llates a la superfície suport; clips d'acer inoxidable per a la fixació de les lamel·les de MDF a les llates d'empostissar de fusta en l'arrencada del revestiment; clips d'acer inoxidable per a la fixació de les lamel·les de MDF a les llates d'empostissar de fusta i cargols per a la fixació de les lamel·les de MDF a les llates.

Altura de treball
Casa comercial
Documentació
DECUSTIK. Panells acústics. Catàleg. (en Espanyol)
Sistema
Dimensions (mm)
Separació entre llates (mm)
Col·locació
Tipus
Model
Dimensions (mm)
Espessor (mm)
Acabat
Cara vista
Cara oculta

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt12pvc030e

m

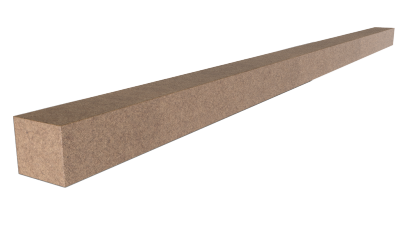

Llistó de MDF, de 45x40x2400 mm, per a paret.

1,920

4,49

8,62

mt07emr113dh

U

Cargol autoperforant per a fusta, de 5 mm de diàmetre i 80 mm de longitud, d'acer galvanitzat amb revestiment de crom.

4,000

0,14

0,56

mt12dec010a

Lamel·la de MDF, D+002 "DECUSTIK", amb recobriment de làmina de melamina de color a escollir, de 2430x128 mm i 16 mm de gruix, de superfície ranurada, amb la cara posterior amb perforacions circulars de 10 mm de diàmetre, amb una separació de 16 mm entre perforacions en un 7,73% de la superfície i recoberta amb un vel acústic, amb mecanitzat lateral recte D+, Euroclasse B-s2, d0 de reacció al foc segons UNE-EN 13501-1.

1,000

78,20

78,20

mt12dec011d

U

Clip d'acer inoxidable "DECUSTIK", per a la fixació de les lamel·les de MDF a les llates d'empostissar de fusta en l'arrencada del revestiment.

1,000

0,44

0,44

mt12dec011c

U

Clip d'acer inoxidable "DECUSTIK", per a la fixació de les lamel·les de MDF a les llates d'empostissar de fusta.

15,000

0,16

2,40

mt13blw131

U

Cargol per a subjecció d'elements de fusta.

16,000

0,11

1,76



Subtotal materials:

91,98

2



Mà d'obra



mo054

h

Oficial 1ª muntador d'aïllaments.

0,360

29,34

10,56

mo101

h

Ajudant muntador d'aïllaments.

0,060

25,28

1,52



Subtotal mà d'obra:

12,08

3



Costos directes complementaris




%

Costos directes complementaris

2,000

104,06

2,08

Cost de manteniment decennal: 8,49€ en els primers 10 anys.

Costos directes (1+2+3):

106,14



UNITAT D'OBRA NTP041: CONDICIONAMENT ACÚSTIC EN PARAMENTS VERTICALS, AMB LAMEL·LES DE MDF. SISTEMA "DECUSTIK".


CARACTERÍSTIQUES TÈCNIQUES

Condicionament acústic en paraments verticals, situat a una altura menor de 4 m, amb lamel·les de MDF, D+002 "DECUSTIK", amb recobriment de làmina de melamina de color a escollir, de 2430x128 mm i 16 mm de gruix, de superfície ranurada, amb la cara posterior amb perforacions circulars de 10 mm de diàmetre, amb una separació de 16 mm entre perforacions en un 7,73% de la superfície i recoberta amb un vel acústic, amb mecanitzat lateral recte D+. Col·locació en obra: amb fixacions mecàniques, sobre llates de MDF de 45x40x2400 mm. Inclús cargols per a la fixació de les llates a la superfície suport; clips d'acer inoxidable per a la fixació de les lamel·les de MDF a les llates d'empostissar de fusta en l'arrencada del revestiment; clips d'acer inoxidable per a la fixació de les lamel·les de MDF a les llates d'empostissar de fusta i cargols per a la fixació de les lamel·les de MDF a les llates.



CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es comprovarà que la superfície del parament suport està acabada.


AMBIENTALS.

La humitat relativa serà inferior al 90%.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Neteja i preparació de la superfície suport. Col·locació de les lamel·les.


CONDICIONS DE TERMINACIÓ.

Quedarà anivellat, en la posició prevista i fixat correctament. Tendrà bon aspecte.



CONSERVACIÓ I MANTENIMENT.

S'evitaran les humitats i la col·locació d'elements pesats sobre els panells. Es protegirà fins a la finalització de l'obra enfront d'impactes, rascades i/o taques ocasionades per altres treballs.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.



CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou l'aïllament a col·locar entre les llates d'empostissar.



Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,105

0,095



Residus generats:

0,105

0,095

15 01 01

Envasos de paper i cartró.

0,036

0,048

17 02 03

Plàstic.

0,188

0,313



Envasos:

0,224

0,361



Total residus:

0,329

0,457
